雅特力AT32F490系列MCU

发表时间：2025-09-12 16:38

雅特力科技AT32F490系列高效能ARM®Cortex®-M4微控制器，高达216MHz的CPU运算速度与内建的单精度浮点运算单元(FPU)、

数字信号处理器(DSP)，高达256KB闪存存储器(Flash)，96+6KB随机存取存储器(SRAM)(支持奇偶校验)，及2MB PSRAM，而系统

存储器(20KB)除可作启动加载程序(Bootloader)外，也可一次性配置成一般用户程序和数据区，达到256+20KB的最大空间使用。

　　AT32F490内建1个USB OTG控制器(设备模式支持无晶振Xtal-less)，1组QSPI，1组CAN总线、8个UART、3个SPI/I²S与1个

独立全双工I²S、3个I²C、1个16位高级定时器、7个16位通用定时器、1个32位通用定时器、2个16位基本定时器。同时还扩展了最高

1个采样率高达2Msps的12位16通道高速ADC，几乎所有I/O口可容忍5V输入信号，且具有多种端口重映射，超越业界同级USB OTG芯片。

可运行于工业级温度范围-40~105°C，适用于微打印机、LED控制卡等商业、工业自动化（Industrial Automation）、物联网（IOT）

和消费电子（Consumer Electronics）市场应用需求。

主要特性

效能/性能

　　ARM®Cortex®-M4主频最高216MHz

　　单精度浮点运算单元

　　內存执行零等待技术

　　2.7V~3.6V供电电压

　　I/Os可承受5V电平

　　温度范围-40~+105°C

內存

　　高达256KB闪存

　　高达102KB SRAM,2MB PSRAM

　　sLib：将指定之主存储区设为执行代码安全库区(仅能调用无法读取)

　　1个QSPI接口，可扩展闪存或RAM，并支持地址映射模式

时钟

　　PLL(216 MHz输出)

　　外部高速4~25 MHz晶体振荡器

　　内部高速48 MHz RC振荡器(-40°C~105°C)

　　带自动时钟校准功能(ACC)(25°C达1%精度,-40°C~105°C达2.5%精度)

　　外部低速32.768kHz RTC晶体振荡器

　　内部低速40kHz RC振荡器

复位和电源管理

　　睡眠、深睡眠、和待机模式

　　上电/断电复位(POR/LVR)

　　可编程电压监测器(PVM)

　　Vʙᴀᴛ为RTC和20个32位的后备寄存器供电

模拟高性能外设

　　1组2M采样速率12位A/D转换器(16通道)

定时器

　　1个16位带死区控制PWM高级控制定时器

　　1个32位,7个16位通用定时器

　　2个看门狗定时器(独立和窗口型)

　　2个16位基本定时器

　　1个系统时间定时器:24位自减型

外设接口

　　3 x I²C

　　3 x SPI/I²S(SPI可达36MHz)

　　(其中I²S2/I²S3支持全双工)

　　1 x独立全双工I²S

　　6 x USART+2 x UART(支持ISO7816，LIN，IrDA接口和调制解调控制)

　　1 x OTGFS，Crystal-less USB2.0全速接口

　　CAN 2.0B

　　IRTMR

DMA

　　14通道,支持定时器、ADC、I²S、SPI、I²C和USART

快速I/O端口

　　多达56个I/O端口,所有I/O口可映像到16个外部中断；几乎所有I/O口可容忍5V输入信号

　　所有I/O口均为快速I/O,寄存器访问速度最高fᴀʜʙ

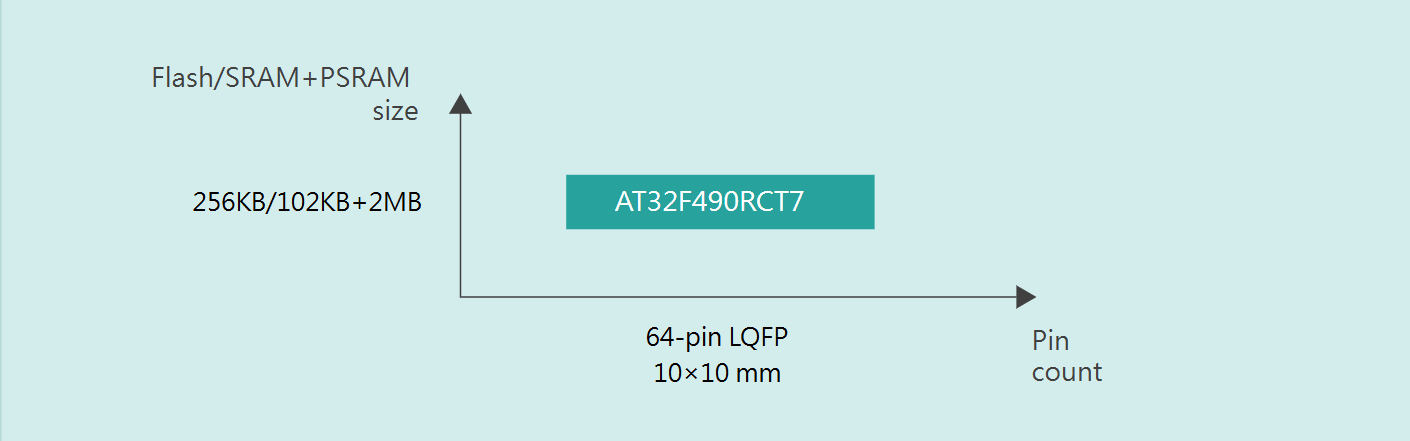

封装

　　LQFP64 10x10 mm
